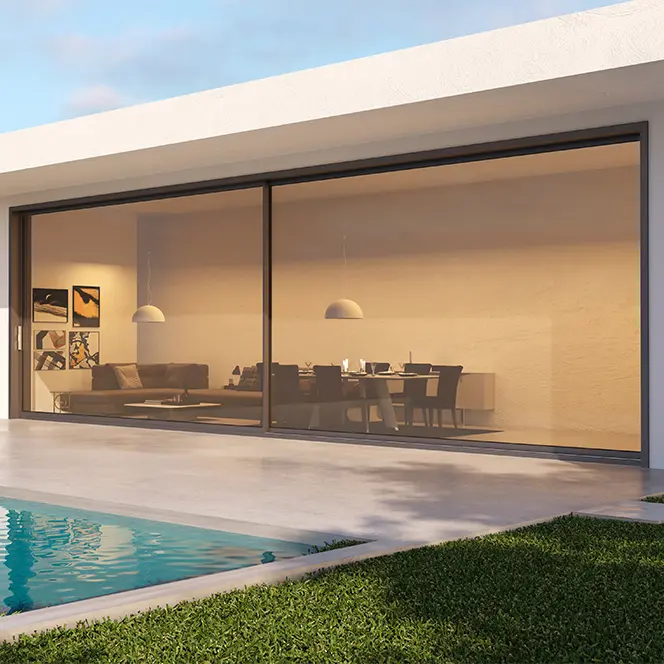

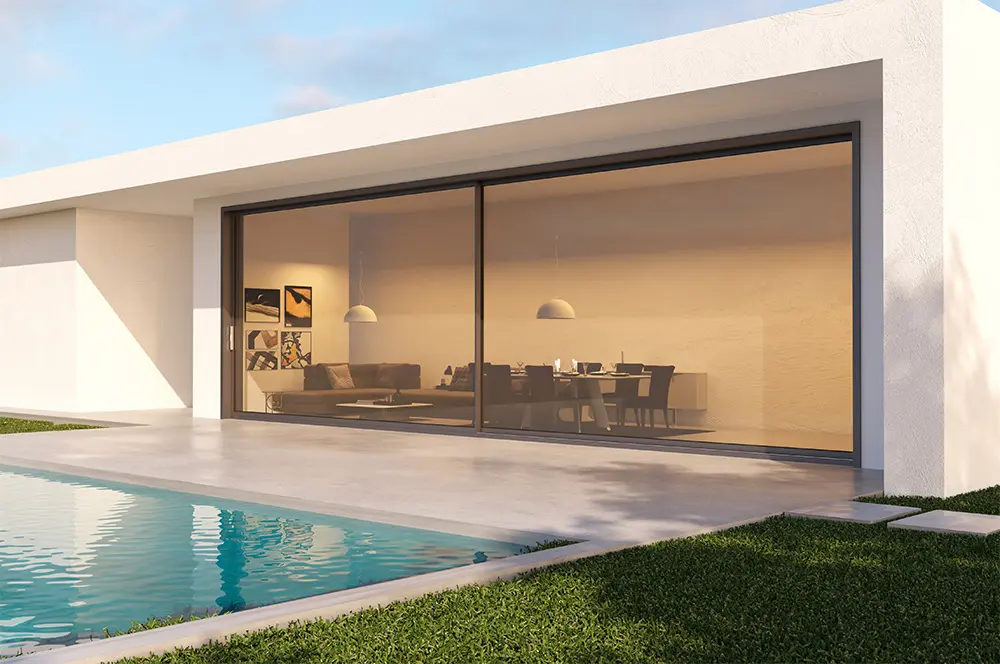

Raskas Liukuovi

LEASKY raskaan noston liukuovi on ovijärjestelmä, jossa yhdistyvät raskas liukutoiminto ja nosto-lasku-sulkumekanismi. Suunnittelun ansiosta ovilehti voi säätää hihnapyöräsarjan asentoa kahvaa kiertämällä. Normaalissa kunnossa ovilehti liukuu päivittäistä käyttöä varten. Kun kahva käännetään kiinni-asentoon, ovilehti laskeutuu kokonaisuutena ja painaa tiivistenauhat kiskoa vasten muodostaen suljetun esteen. Tämä tuote sopii skenaarioihin, joissa vaaditaan kantavuutta ja tiivistyskykyä, mukaan lukien suuret aukot, rakennusten parvekkeet, liikerakennusten sisäänkäynnit ja vastaavat sovellukset.



Profiilimateriaalit ja pintakäsittely

Ovijärjestelmässä käytetään 6063-T5 korkean tarkkuuden alumiiniseosprofiileja. Pääprofiilin seinämän paksuus täyttää kansalliset standardivaatimukset. Pintakäsittelyssä käytetään metallijauheruiskumaalausta. Pinnoitteen tarttuvuus täyttää GB/T 5237 -standardin vaatimukset, mikä takaa säänkestävyyden ja haalistumattomuuden. Rungon leveys on 140 mm, mikä on suunniteltu parantamaan yleistä rakenteellista taivutuskestävyyttä ja vakautta.



Kantavuus ja käyttöjärjestelmä

Yhden oven levyn kantavuus on saatavana kahdessa kokoonpanossa:

Vakiokokoonpano: 300 kg lehtiä kohti.

Vahvistettu kokoonpano: 500 kg lehtiä kohti, yhden lehden mitat enintään 3,5 m (leveys) × 3,2 m (korkeus).



Hihnapyöräsarjassa on kaksoislaakerirakenne, joka on yhdistetty ruostumattomasta teräksestä valmistettujen korkea-matalien telojen kanssa. Radan pinta on karkaistu kulutuskestävyyden vuoksi toistuvien liukutoimintojen vaatimusten täyttämiseksi. Hihnapyörä ja heilumisenestopyörä muodostavat kaksikerroksisen asemointirakenteen, jota käytetään ohjaamaan ovilevyn sivuttaisliikettä käytön aikana.



Tiivistysjärjestelmän rakenne

Oven karmin ja ovilevyn välissä on kuusi tiivistenauhaa. Nauhamateriaali on EPDM (etyleenipropyleenidieenimonomeeri) -kumia. Sen puristusasetus ja vanhenemiskestävyys täyttävät GB/T 24498 -standardin vaatimukset. Nailonisia koukkureunaprofiileja ja kaksikerroksisia komposiittinauhoja käytetään yhdessä muodostamaan monionteloinen lämpösulku, jota käytetään vähentämään lämmönsiirtoa. Kun ovilehti suljetaan, tiivistenauhat painautuvat karmia vasten muodostaen puristetun limittäisen tilan. Tämä rakenne tarjoaa myös tietyn tason vääntymisvastuksen.



Viemäröinti- ja vesieristyssuunnittelu

Viemärireiät on järjestetty pitkin radan pituutta yhdistettynä jatkuvaan kaksikerroksiseen suodatinkanteen. Suodattimen kantta käytetään hiukkasten sieppaamiseen ja tyhjennysaukkojen tukkeutumisen estämiseen. Viemäripolussa käytetään korkeus-erosuunnittelua painovoiman avulla ohjaamaan vettä ulos. Kaksikerroksista suodattimen kansirakennetta käytetään myös vähentämään ilman takaisinvirtausta ulkopuolelta.



Kulmaliitäntämenetelmä

Runkoliitännät käyttävät liimalla ruiskutettuja kulmakiinnikkeitä, jotka on vahvistettu tasoituslevyillä. Kulma-avaimet on kiinnitetty rakenneliimalla liitosrakojen täyttämiseksi, jolla säilytetään rungon liitoksen lujuus ja pinnan tasaisuus pitkällä aikavälillä.



Sovellusskenaariot

Rannikkoalueiden rakennukset, joissa tuulenpaineen kestävyys ja suolasumukorroosionkestävyys ovat huomioivia tekijöitä.

Taifuunialttiit alueet, joilla hankkeilla on erityisvaatimukset ovien ja ikkunoiden tuulenpaineen kestävyydelle.

Suuret olohuoneet, parvekkeet tai liiketilat, joissa tarvitaan laajempaa visuaalista aukkoa.



Tuotteen tekniset tiedot

Tuote	Erittely
Profiilin materiaali	6063-T5 alumiiniseos
Pääkehyksen leveys	140 mm
Pintakäsittely	Metallijauhemaalaus
Max. Yhden lehden kuorma (vakio)	300kg
Max. Yksittäinen lehtikuorma (vahvistettu)	500kg
Max. Yhden lehden koko (vahvistettu)	3,5 m (L) × 3,2 m (K)
Tiivistysnauhan materiaali	EPDM kumi
Sinettien lukumäärä	6
Raidan tyyppi	Ruostumattomasta teräksestä valmistettu korkea-matala telaketju
Viemäröintirakenne	Jatkuvat tyhjennysreiät + kaksikerroksinen suodatinkansi takaisinvirtauksen estämiseksi



Räätälöintipalvelut

LEASKY tarjoaa räätälöityjä järjestelmäovi-, ikkuna-, verhoseinä- ja aurinkosuojatuoteratkaisuja, jotka perustuvat erilaisiin alueellisiin ilmasto-, rakennusympäristöihin ja käyttövaatimuksiin. Räätälöintiprosessi sisältää: tarpeiden arvioinnin → paikan päällä tapahtuvan mittauksen → suunnitteluehdotuksen → piirustuksen vahvistuksen → tuotanto ja toimitus. Tarkat räätälöintitiedot (mitat, väri, kokoonpano) on vahvistettava tekniseltä tiimiltä.



Pyydä tuotetietoja tai tarjous

Saadaksesi yksityiskohtaiset tuotepiirustukset, testiraportit tai projektitarjoukset, ota yhteyttä myyntiosastoon ja anna seuraavat tiedot:

Projektin nimi ja paikka

Aukon mitat ja tarvittava avauskokoonpano

Tuulenpaineen kestävyys, vesitiiviys ja ilmanläpäisevyysvaatimukset (jos määritelty)

Tekninen tarjous ja viitehinta toimitetaan 24 tunnin sisällä.
